Segmenty wieży i gondola — średnica kontra masa

Te dwa elementy jadą tą samą trasą tylko wtedy, gdy trasa spełnia dwa zupełnie różne warunki naraz. Częściej wymagają osobnych analiz.

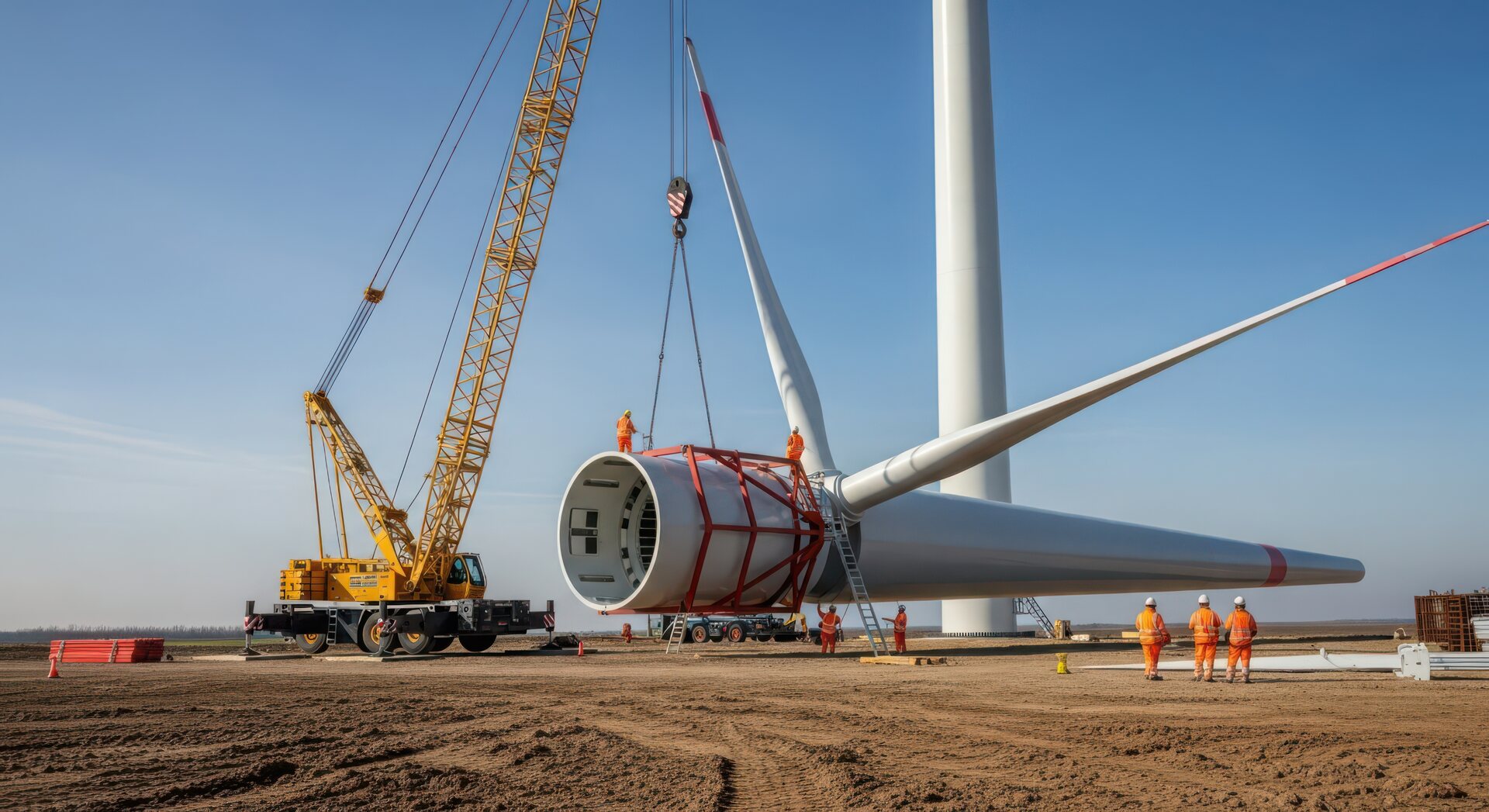

Segment wieży — rozstrzyga średnica

Intuicja podpowiada, że problemem jest masa sekcji. W praktyce rozstrzyga średnica.

Rachunek jest prosty. Sekcja o średnicy przekraczającej cztery metry, ustawiona na naczepie o wysokości podłogi rzędu metra, daje zestaw powyżej pięciu metrów wysokości. Skrajnia pod typowym wiaduktem tego nie przyjmuje.

Stąd rozwiązania sprzętowe idą w jednym kierunku: obniżyć punkt podparcia. Naczepy zagłębione, specjalne konstrukcje do transportu sekcji, zestawy z siodłami dopasowanymi do krzywizny elementu.

Zapas bywa niewielki — kilkanaście centymetrów. To znaczy, że dane o rzeczywistej skrajni na trasie muszą pochodzić z pomiaru, a nie z dokumentacji. Warstwa asfaltu dołożona przy remoncie obniża prześwit i nie zawsze jest to odnotowane.

Sekcje dolne kontra górne

Wieża nie jest jednorodna. Sekcje dolne mają największą średnicę i największą masę; górne są węższe i lżejsze.

Konsekwencja praktyczna: nie wszystkie sekcje wymagają tego samego zestawu ani tej samej trasy. Przy planowaniu warto rozbić je na grupy zamiast traktować „wieżę” jako jedną pozycję — bo sekcje górne bywają wykonalne trasą, która dla dolnych jest zamknięta.

Kolejność dostaw musi natomiast odpowiadać kolejności montażu: od dołu do góry.

Gondola — rozstrzyga masa i jej rozkład

Gondola jest najcięższym pojedynczym elementem. Wchodzą tu trzy ograniczenia naraz:

Nośność zestawu. Przy większych gondolach standardowa naczepa nie wystarcza — potrzebne są zestawy modułowe o wielu osiach.

Rozkład nacisków. Masa skoncentrowana na krótkim odcinku przeciąża pojedyncze osie nawet przy dopuszczalnej masie całkowitej. Dlatego zestawy modułowe mają wiele osi: nie po to, żeby unieść więcej, tylko żeby rozłożyć nacisk poniżej progu. Mechanizm rozkłada czy-to-ponadgabaryt.pl.

Dopuszczenie obiektów mostowych. I to jest ograniczenie najtwardsze.

Dlaczego most bywa nie do obejścia

Przy przekroczeniu wymiarów zawsze istnieje jakiś objazd — dłuższy, droższy, ale istnieje.

Przy masie bywa inaczej. Jeśli każdy wariant trasy prowadzi przez ten sam most, a most nie przyjmuje takiego obciążenia, to nie ma objazdu. Wtedy pozostają rozwiązania z zupełnie innej półki: przejazd w osi obiektu z ograniczoną prędkością i bez innego ruchu, czasowe wzmocnienie, a w skrajnych przypadkach zmiana koncepcji dostawy.

Dlatego przy gondolach analiza obiektów mostowych powinna być jednym z pierwszych sprawdzeń w projekcie, a nie elementem kompletowania wniosku o zezwolenie. Odpowiedź „nieprzejezdne” odkryta późno kosztuje najwięcej ze wszystkich odpowiedzi w tym temacie.

Praktyczna kolejność sprawdzeń

1. Masa gondoli i punkty podparcia — od producenta.
2. Obiekty mostowe na kandydujących trasach — czy w ogóle jest wariant.
3. Średnice sekcji wieży i skrajnie na tych trasach — czy ten sam wariant obsłuży wieżę.
4. Dojazd na plac — czy ostatnie kilometry przyjmą jedno i drugie.
5. Dopiero potem: zestawy, zezwolenia, harmonogram.

Odwrócenie tej kolejności — najpierw zezwolenia, potem sprawdzenie mostów — jest najczęstszym błędem organizacyjnym w tym segmencie.

Zastrzeżenie

Ten tekst opisuje rodzaje ograniczeń, a nie parametry konkretnych turbin. Wiążące wymiary i masy podaje producent; dopuszczenie obiektów mostowych ustala zarządca drogi w postępowaniu zezwoleniowym.
