Łopaty — naczepy teleskopowe, adaptery obrotowe i promienie skrętu

Łopata jest najdłuższym elementem w całym projekcie i tym, który najczęściej decyduje o przebiegu trasy.

Skala problemu

Łopata współczesnej turbiny bywa dłuższa niż sześćdziesiąt metrów. Dla porównania: normatywna długość zestawu z naczepą to 16,5 metra, a próg wymagający dwóch pojazdów pilotujących zaczyna się przy trzydziestu.

To znaczy, że transport łopaty jest poza skalą zwykłego ponadgabarytu — nie o kilka metrów, tylko dwukrotnie ponad próg najwyższych wymagań pilotażowych.

Świadomie nie podajemy wymiarów konkretnych modeli: różnią się między producentami i rosną z każdą generacją. Wiążące dane podaje producent turbiny.

Sprzęt, który to umożliwia

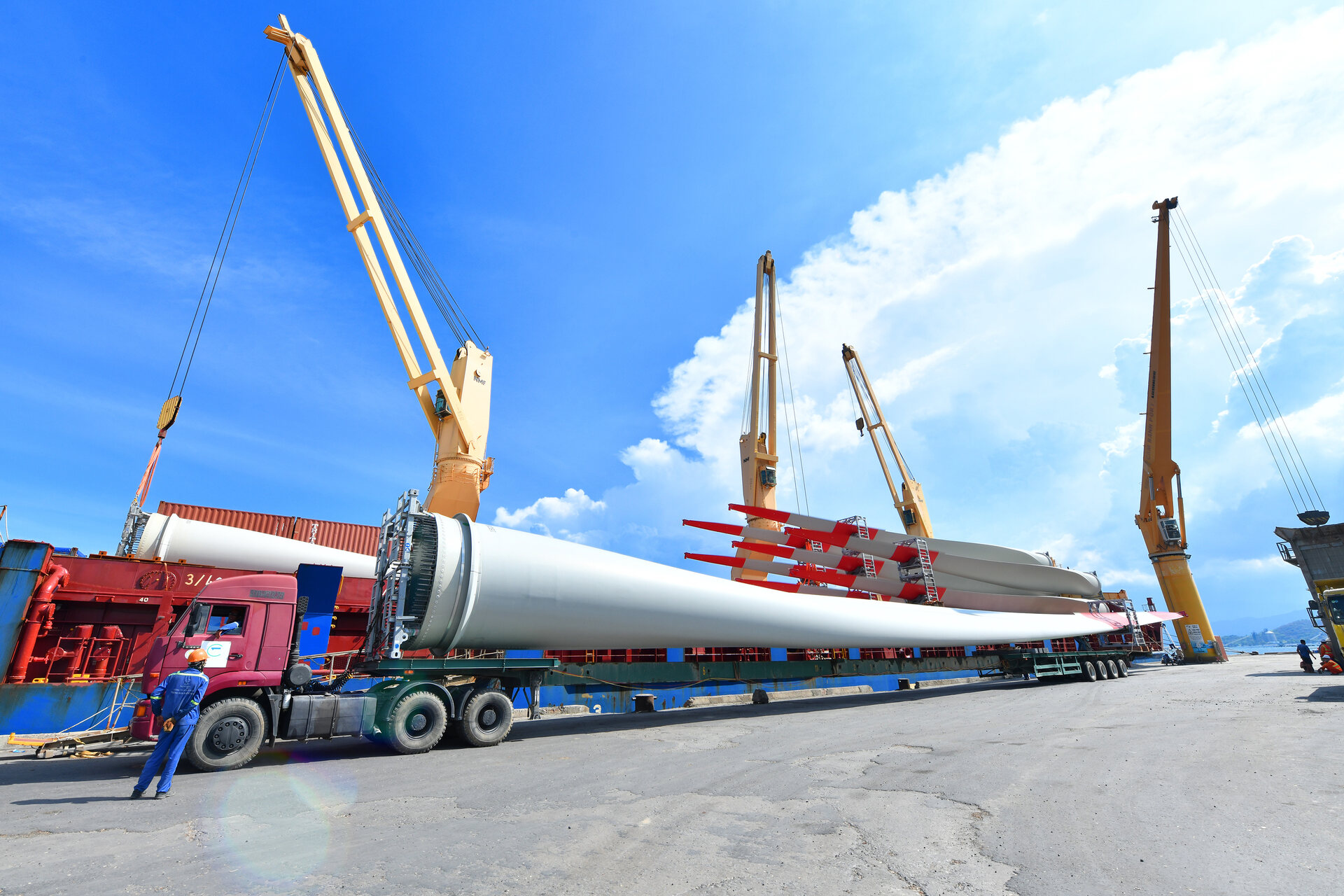

Naczepa teleskopowa. Wysuwana do długości ładunku. Podstawowe rozwiązanie, ale samo w sobie nie rozwiązuje problemu geometrii.

Adapter obrotowy (blade lifter). Konstrukcja mocowana do nasady łopaty, pozwalająca unieść i obrócić jej koniec w trakcie jazdy. To jest rozwiązanie kluczowe: uniesiony koniec łopaty przechodzi nad przeszkodami i skraca efektywny promień skrętu z niewykonalnego do możliwego.

Dodatkowa kabina sterowania tylną osią. Operator z tyłu prowadzi koniec zestawu niezależnie od ciągnika.

Zestawy samobieżne przy najtrudniejszych odcinkach dojazdowych.

Dostępność tego sprzętu w kraju jest ograniczona. Przy równoległych projektach farm to termin, a nie stawka, bywa czynnikiem rozstrzygającym o wyborze wykonawcy.

Dlaczego liczy się zakręt, nie szerokość

Prosta droga o standardowej szerokości nie jest dla łopaty problemem. Problemem jest każde miejsce, w którym trzeba zmienić kierunek.

Zestaw o długości kilkudziesięciu metrów zatacza łuk o promieniu, którego nie przewidziano przy projektowaniu skrzyżowań w zabudowie. W praktyce oznacza to konieczność:

• zajęcia przeciwnego pasa albo całej szerokości jezdni;
• czasowego zamknięcia skrzyżowania;
• usunięcia przeszkód w polu manewru — słupków, znaków, sygnalizacji;
• czasem tymczasowego poszerzenia łuku na drodze dojazdowej.

Ostatnia pozycja to już roboty budowlane. Rozstrzyga się je na etapie analizy dojazdu, a nie w dniu przejazdu.

Co trzeba wiedzieć przed doborem trasy

Trzy dane, których nie da się zastąpić szacunkiem:

1. Długość łopaty i masa — od producenta.
2. Punkty podparcia i dopuszczalne mocowanie — bo od nich zależy, jaki zestaw wchodzi w grę.
3. Czy dopuszczalny jest transport z uniesionym końcem — nie każda łopata i nie każdy producent to przewiduje.

Punkt trzeci bywa pomijany, a przesądza o tym, czy trasa dojazdowa jest wykonalna bez robót drogowych.

Rzeczy, które zaskakują przy pierwszym projekcie

Wiatr. Łopata ma ogromną powierzchnię boczną. Przy silniejszym wietrze przejazd bywa wstrzymywany — i to jest warunek często zapisywany wprost w decyzji zezwoleniowej.

Prędkość. Przejazd odbywa się wolno, z postojami. Odcinek, który samochodem pokonuje się w godzinę, zestawem z łopatą zajmuje znacznie więcej — a to przekłada się na liczbę dób zaangażowania i na koszt.

Kolejność. Łopaty montuje się jako ostatnie, więc i dostarcza jako ostatnie. Dostarczone wcześniej zajmują plac, którego przy stanowisku turbiny zwykle nie ma w nadmiarze.

Zastrzeżenie

Ten tekst opisuje typy rozwiązań sprzętowych i charakter problemu. Dopuszczalne sposoby transportu, mocowania i podparcia konkretnej łopaty określa producent turbiny; warunki przejazdu — decyzja zezwoleniowa.
