Anatomia transportu farmy wiatrowej — co i w ilu kawałkach

Pierwsza rzecz do zrozumienia w tym temacie: nie liczy się turbin, tylko przejazdy. To one wyznaczają czas trwania operacji, zapotrzebowanie na sprzęt i liczbę spraw zezwoleniowych.

Rozbicie jednej turbiny

Razem daje to kilkanaście przejazdów na jedną turbinę. Farma dwudziestu turbin to kilkaset przejazdów, rozłożonych w oknie montażowym liczonym w tygodniach.

Świadomie nie podajemy tu konkretnych wymiarów. Parametry różnią się między producentami i rosną z każdą generacją — tabela bez wskazania modelu i roku byłaby w planowaniu gorsza niż jej brak. Wiążące dane podaje producent turbiny i od nich zaczyna się każdy realny projekt.

Łopata — problem długości

Łopata współczesnej turbiny bywa dłuższa niż sześćdziesiąt metrów. To nie jest ładunek, który da się przewieźć „większą naczepą”.

Rozwiązania sprzętowe, które tu wchodzą w grę:

• naczepy teleskopowe — wysuwane do długości ładunku;
• adaptery obrotowe — pozwalające unieść i obrócić koniec łopaty przy pokonywaniu zakrętu, co drastycznie zmniejsza wymagany promień skrętu;
• zestawy z dodatkową kabiną sterowania tylną osią — operator z tyłu prowadzi koniec zestawu.

Dostępność tego sprzętu jest w kraju ograniczona i to ona, a nie stawka, bywa czynnikiem decydującym o terminie.

Praktyczna konsekwencja dla trasy: przy łopacie liczy się nie tyle szerokość drogi, co geometria każdego skrzyżowania i ronda na przebiegu.

Segment wieży — problem średnicy

Tu intuicja myli najczęściej. Wydaje się, że problemem jest masa — a jest nim średnica.

Segment o średnicy przekraczającej cztery metry, postawiony na naczepie o wysokości podłogi rzędu metra, daje zestaw przekraczający skrajnię pod większością wiaduktów. Rozwiązaniem bywają naczepy zagłębione albo specjalne konstrukcje do transportu sekcji, ale zapas jest zwykle niewielki.

Konsekwencja: trasa dla wieży bywa inna niż trasa dla łopaty. Jedna analiza dla „transportu turbin” to zwykle za mało — rozwijamy to w tekście o analizie trasy.

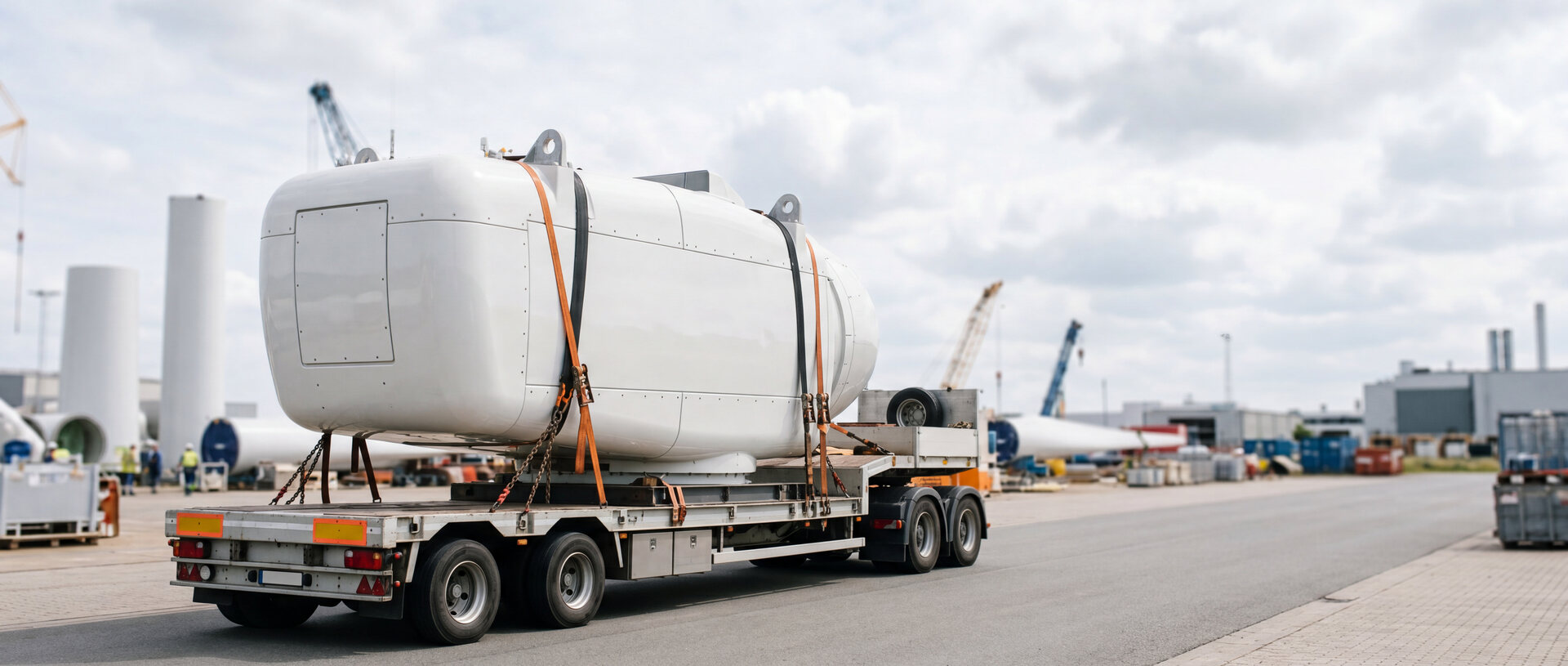

Gondola — problem masy

Element najcięższy. Decydują o nim:

• nośność zestawu — przy większych gondolach wchodzą zestawy modułowe;
• rozkład nacisków na osie — bo masa skoncentrowana na krótkim odcinku naczepy przeciąża pojedyncze osie nawet przy dopuszczalnej masie całkowitej;
• dopuszczenie obiektów mostowych na trasie — a to jest parametr, który potrafi wykluczyć wariant bezpowrotnie, bo objazdu może po prostu nie być.

Mechanizm nacisków rozkłada czy-to-ponadgabaryt.pl; przy gondolach jest on regułą, nie wyjątkiem.

Dlaczego to musi być planowane jako pakiet

Trzy powody, wszystkie praktyczne.

Różne elementy, różne zestawy. Przewoźnik z naczepami teleskopowymi niekoniecznie ma zestawy modułowe o nośności potrzebnej dla gondoli. Dobór wykonawcy „do farmy” jest złudzeniem — dobiera się wykonawców do typów elementów.

Kolejność dostaw musi odpowiadać kolejności montażu. Segment dolny wieży przed górnym, wieża przed gondolą, gondola przed łopatami. Element dostarczony poza kolejnością zajmuje plac i blokuje operację.

Okno montażowe jest wspólne. Dźwig gąsienicowy o odpowiednim udźwigu stoi na placu przez określony czas i jego przestój kosztuje więcej niż większość pozycji transportowych.

Co z tego wynika dla harmonogramu

Że transport nie jest usługą dokupowaną do projektu na końcu. Jest ograniczeniem, które wyznacza datę uruchomienia — i powinien wejść do planowania na tym samym etapie co pozwolenia budowlane i zamówienie turbin.

Rozwijamy to w tekście o harmonogramie projektu.

Zastrzeżenie

Ten tekst opisuje strukturę problemu, a nie parametry konkretnych modeli. Wiążące wymiary, masy i punkty podparcia podaje producent turbiny. Wymagania wobec przejazdu wynikają z przepisów w obowiązującym brzmieniu i z treści decyzji zezwoleniowych.
